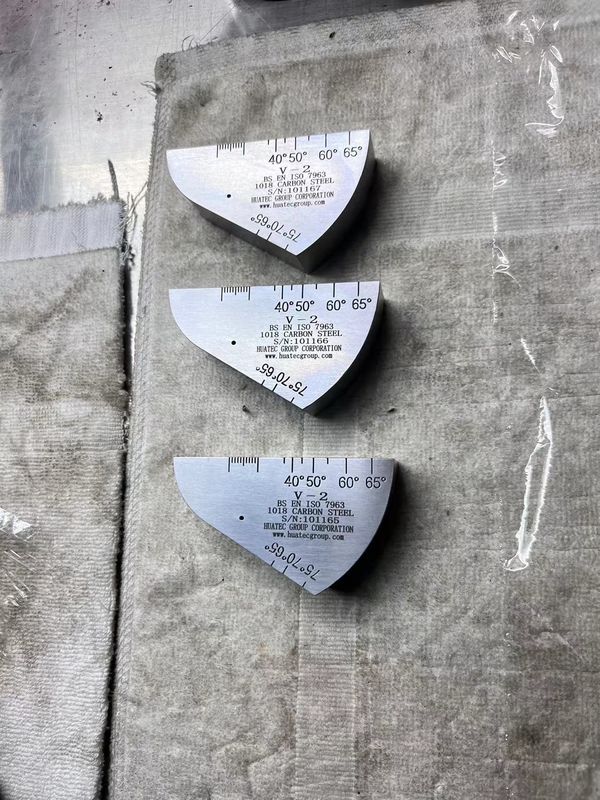

Bloc d'étalonnage NDT IIW V2 Poids brut 1 kg

Bloc d'étalonnage NDT IIW Bloc V2

La norme est la suivante: ISO 7963-2010

Le bloc d'essai IIW2 (bloc d'essai V-2) est le bloc d'essai standard approuvé par la Société internationale de soudage.Le bloc d'essai V-2 présente l'avantage d'être léger et facile à transporter., particulièrement adapté à une utilisation sur le terrain, voir figure 1-2.

Principaux points d'utilisation:

(1) Le point d'incidence et la marge de sensibilité de la sonde inclinée ont été mesurés à l'aide d'une surface de réflexion d'arc d'un rayon de R50 mm;

(2) En utilisant la surface de réflexion du trou à 5 passages, la plage de réfraction de la sonde d'inclinaison est respectivement de 45°-65° et 65°-75°.

(3) La linéarité horizontale et verticale du détecteur de défauts peut être mesurée à l'aide de réflexions multiples d'ondes p du fond d'une épaisseur de 12,5 mm;

(4) Deux surfaces d'arc, R25 et R50, sont utilisées pour corriger l'axe du temps et le point zéro.
