Détection en ligne de défauts de câbles intégrés internes et externes

Détection en ligne intégrée des défauts internes et externes des câbles métalliques : rupture de fils internes et externes des câbles métalliques

1). Aperçu du produit

◆ En ligne détection des câbles métalliques rupture de fils interne et externe fils cassés, usure, rouille, déformation, torons lâches, sauts de fils, changements de matériaux et autres défauts.

◆ Le rapport des résultats des tests peut répondre aux normes de différentes industries et indique le nombre de fils cassés et le rapport de la surface des fils cassés à la surface totale des fils.

◆ L'utilisation de l'interface USB de l'ordinateur (filaire) ou du "propre réseau Wi-Fi" (sans fil) pour l'analyse directe de l'échantillonnage et du traitement, avec alarme sonore et lumineuse en ligne et affichage des résultats en temps réel.

◆ Structure circulaire du capteur, enveloppement circonférentiel, magnétisation axiale, magnétisation instantanée du câble métallique à l'état de saturation.

◆ Le capteur adopte une coque en alliage d'aluminium, avec des fonctions d'étanchéité, de résistance à la poussière, aux chocs et à l'humidité.

◆ Fonctionnement stable, performances fiables, haute précision de détection, forte performance anti-interférence, données précises.

◆ Le logiciel S'ADAPTE aux différents systèmes d'exploitation informatiques Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

◆ Largement utilisé dans les mines, les téléphériques, les équipements de levage, les ascenseurs, les machines portuaires, les ponts câblés et autres domaines.

2).Configuration et modèle du système

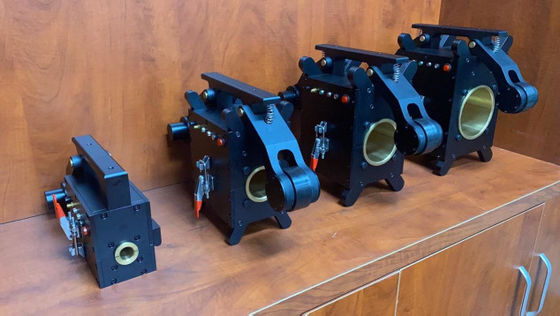

Tout doit être personnalisé : Machine de détection des défauts de câbles métalliques (48 mm petit - 78 mm moyen - 108 mm grand)

Remarque : 1, parmi lesquels l'ordinateur à double usage de tablette 7 est facultatif (selon la demande, le coût est supplémentaire) ;

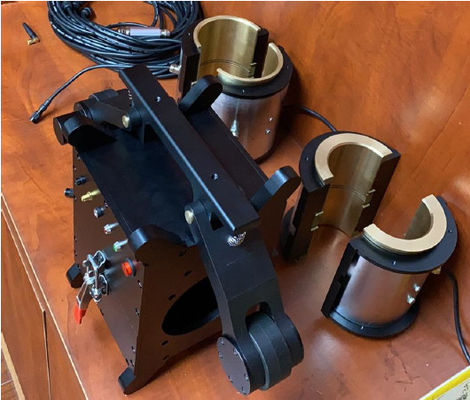

2, toutes les tailles peuvent être personnalisées sur demande (et peuvent être précisément personnalisées avec un manchon de revêtement remplaçable) ; Par exemple, douille remplaçable de 48 mm + 24 mm

3). Noyau technique et qualification légale

1. Instrument virtuel : incertitude infinie de la corde. Seule l'application de la technologie des instruments virtuels, remplaçant les instruments traditionnels par des logiciels et le traitement direct de l'échantillonnage par des ordinateurs, peut garantir l'absence de détection manquée et d'erreur de jugement, tout comme regarder un film, scanner le câble métallique tout au long du processus, les résultats sont précis et de bonne répétabilité.

2. Trois instruments fixes : Selon les normes nationales de mise au rebut des câbles métalliques dans différentes industries, ce produit applique la détection non destructive en ligne, qualitative, quantitative et de positionnement électromagnétique des fils cassés internes et externes des câbles métalliques, de la rouille, de l'usure, des changements de section transversale métallique, des torons lâches, des sauts de fils, des déformations, des anomalies de matériaux et autres défauts.

3. Instrument légal : conforme à la norme américaine ASTM1571-2021 et à la norme nationale GB/T21387-2008.

4). Indicateurs techniques

Toute la série peut détecter la plage de diamètre du câble métallique: φ1.5-300mm (besoin de configurer différentes séries de capteurs de spécifications)

Vitesse relative du capteur et du câble métallique : 0,0-6,0 m/s Le meilleur : 0,1-0,5 m/s

Le meilleur écart entre le manchon de guidage du capteur et le câble métallique est de 2 à 4 mm, et l'écart admissible est de 0 à 15 mm

Capacité de détection des défauts de fils cassés (LF)

Qualitatif : La précision de la détection qualitative d'un seul fil cassé centralisé est de 99,99%

Quantitatif : Le nombre de fils cassés en un seul endroit permet à une ou une racine équivalente de se tromper

Le taux de précision est supérieur à 92 % lorsque le nombre de fils cassés en un seul endroit est détecté sans erreur pendant plus de 100 fois

Taux de variation quantitatif de la section transversale métallique (LMA)

L' erreur de répétabilité admissible de la sensibilité de détection est de ±0,055%

L' erreur admissible de la valeur d'indication de précision du test : ± 0,2%

Capacité de détection de position (L) : Erreur en pourcentage de la valeur d'indication de la longueur de détection : ±0,2%

Alimentation: 5V de la batterie de l'ordinateur

Poids du capteur : spécifications courantes < 10 kg (personnalisé en fonction de la situation réelle)

Température ambiante: -10℃~40℃ Pression atmosphérique: 86~106Kpa Humidité relative : ≤85%
