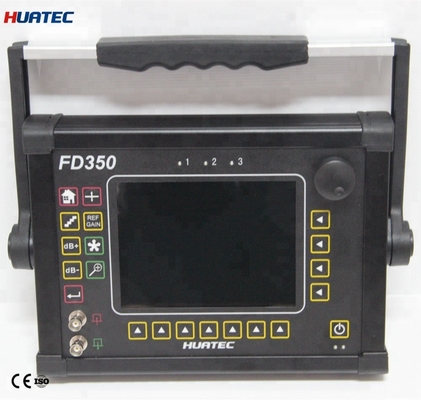

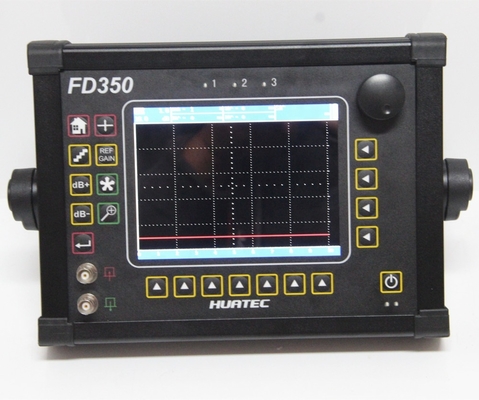

Détecteur de défauts ultrasonique numérique à étalonnage automatique, gain automatique, fréquence 0,2~20 MHz
Informations sur le produit :
·Étalonnage automatique, gain automatique
·Création automatique de vidéos du processus de test et lecture
·AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, A-scan et B-scan
·Acquisition à haute vitesse et très faible bruit
·Boîtier métallique solide (IP65)
·Affichage à contraste élevé de la forme d'onde à partir d'un écran lumineux
·Logiciel PC puissant et les rapports peuvent être exportés vers Excel
·Petit format, modèle léger
Principaux indices techniques :
| FONCTIONS |
PARAMÈTRES |
| Fréquence |
0,2 – 20 MHz |
| Plage de détection |
0 - 10000 mm |
| Vitesse du son |
100 – 20000 m/s |
| Méthodes de travail |
Écho pulsé, double et par transmission |
| Décalage d'impulsion |
-5 à 3400 μs dans l'acier (en fonction de la plage) |
| Point zéro de la sonde |
0 – 100 μs |
| Réglage du gain |
(0-110) dB, Pas : 0,2, 0,5, 1,0, 2,0, 6,0, 12,0, définissable par l'utilisateur (0-24) et verrouillé |
| Erreur linéaire verticale |
≤3% |
| Erreur linéaire horizontale |
≤0,1% |
| Plage dynamique |
≥40dB |
| Excédent de sensibilité |
≥60dB (profondeur 200 mm, trou à fond plat Ф2) |
| Communications |
Connexion à l'ordinateur via RS232 ou USB |
| Le yawp électrique moyen |
≤20% |
| Écran LCD TFT couleur |
5,25” x 3,875” (133 x 98 mm), 640 x 480 pixels VGA, couleur |
| Alarme de porte |
Alarme sonore d'entrée de porte / de perte de porte, largeur, hauteur, emplacement, réglage continu |
| Durée de fonctionnement de la batterie |
7 heures |
| Température de fonctionnement |
-10℃～60℃ |
| Alimentation |
220VAC, 110VDC |
| Dimensions |
11,9” L x 9,9” H x 2” P (302 x 251 x 51 mm) |
| Poids net |
5,5 lbs. (2,5 kg) Batterie Li-Ion ; 4,8 lbs. (2,2 kg) sans batterie |
Livraison standard :
Unité principale du détecteur de défauts ultrasonique portable
Manuel d'utilisation
Sonde à faisceau droit
Sonde à angle (60 degrés)
Câble de sonde
CD du logiciel PC
Câble PC série
Adaptateur secteur/chargeur
Mallette de transport
Accessoires supplémentaires :
Sonde droite (5MHZ-ф20)
Sonde droite (2,5MHZ-ф20)
Sonde droite (2,25MHZ-ф20)
Sonde droite (1MHZ-ф20)
Sonde d'angle (4MHZ-45 degrés, 8*9mm)
Sonde d'angle (4MHZ-60 degrés, 8*9mm)
Sonde d'angle (4MHZ-70 degrés, 8*9mm)
Sonde d'angle (4MHZ-80 degrés, 8*9mm)
Sonde d'angle (2MHZ-45 degrés, 8*9mm)
Sonde d'angle (2MHZ-60 degrés, 8*9mm)
Sonde d'angle (2MHZ-70 degrés, 8*9mm)
Sonde d'angle (2MHZ-80 degrés, 8*9mm)
Sonde T/R (5MHz-ф20mm, focus 15mm)
Sonde T/R (2,5MHz-ф20mm, focus 15mm)
Câble de connexion à la sonde (BNC-BNC)
Câble de connexion à la sonde (BNC-Lemo 00)
Câble de connexion à la sonde (Lemo 01-BNC)
Câble de connexion à la sonde (Lemo 01-Lemo 00)
Batterie lithium-ion
Adaptateur secteur (4A/9V)
Câble d'alimentation
Étui en cuir
Bloc de test V1
Bloc de test V2
Blocs de test DAC, ASME, etc.
