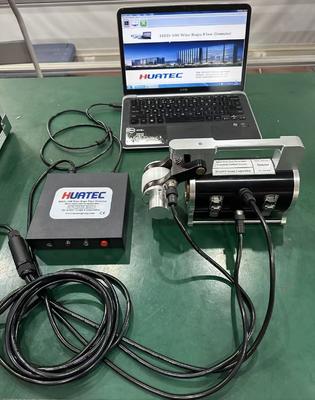

Nouveau dispositif de détection de défauts de câbles intégrés de type wifi HRD-120

HRD-120 Machine intégrée de détection des défauts de câbles

一. Vue d'ensemble du produit

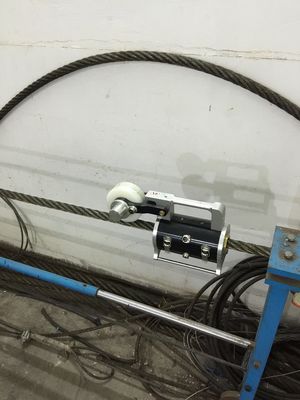

◆Détection en ligne de câbles, de câbles cassés internes et externes, d'usure, de rouille, de déformation, de brins lâches, de câbles sautés, de changements de matériau et autres défauts.

◆Le rapport des résultats des essais peut répondre aux normes de différentes industries et contient le nombre de fils cassés et le rapport de la surface du fil cassé à la surface totale du fil cassé.

◆Utilisation d'une interface USB (télécommande filaire) ou d'un "réseau Wi-Fi propre" (télécommande sans fil) pour l'analyse du traitement direct de l'échantillonnage, avec alarme sonore et lumineuse en ligne et affichage en temps réel des résultats.

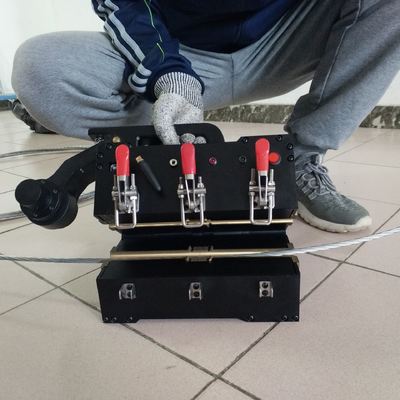

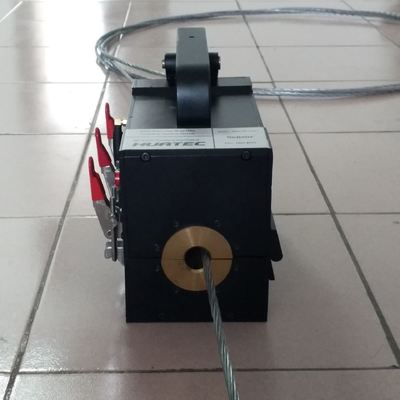

◆Structure circulaire du capteur, entourage circonférentiel, magnétisation axiale, magnétisation instantanée de la corde de fil jusqu'à saturation.

◆Le capteur adopte une coque en alliage d'aluminium, avec des fonctions imperméables à l'eau, à la poussière, à l'impact et à l'humidité.

◆Fonctionnement stable, performances fiables, haute précision de détection, performances anti-interférences fortes, données précises.

◆Le logiciel s'adapte à Windows 98/2000 / XP/Vista/ Windows 7/8/10/11 et à divers systèmes d'exploitation

◆Largement utilisé dans l'exploitation minière, le téléphérique, l'équipement de levage, l'ascenseur, les machines portuaires, le pont à câbles et d'autres domaines.

二- Le noyau technique et la qualification juridique

1- l'instrument virtuel: la corde à l'incertitude infinie.et le traitement direct de l'échantillonnage par ordinateur peuvent garantir qu'aucune détection manquée et aucun jugement erroné ne sera, tout comme regarder un film, scanner le fil de fer tout au long du processus, les résultats sont précis et une bonne répétabilité.

2Trois instruments fixes: selon les normes nationales pour les déchets de câbles dans différentes industries, ce produit applique qualitative électromagnétique, quantitative, positionnement,détection en ligne non destructive du fil de câble, du fil cassé interne et externe, rouille, usure, altération de la surface de la section métallique, brins lâches, fil de fer, déformation, anomalies du matériau et autres défauts.

3Instrument juridique: conforme à la norme américaine ASTM1571-2021 et à la norme nationale GB/T21387-2008.

三Indicateurs techniques

La série entière peut détecter la plage de diamètre de câble: φ1.5-300mm (nécessité de configurer différentes séries de capteurs de spécifications)

Vitesse relative du capteur et du câble: 0,0 à 6,0 m/s Meilleur: 0,1-0,5 m/s

L'écart idéal entre le capteur guide manche et la corde de fil est de 2-4 mm, et l'écart admissible est de 0-15 mm

Capacité de détection de défaut de fil cassé (LF)

Qualitatif: la précision de la détection qualitative d'un seul fil cassé centralisé est de 99,99%

Quantitatif: le nombre de fils cassés dans un seul endroit permet à une ou une racine équivalente de juger mal

Le taux de précision est supérieur à 92% lorsque le nombre de fils cassés dans un seul endroit est détecté sans erreur plus de 100 fois

Taux de variation quantitative de la section métallique

L'erreur de répétabilité admissible de la sensibilité de détection est de ±0,055%

L'erreur admissible de la valeur d'indication de précision de l'essai: ± 0,2%

Position (L) Capacité de détection: erreur en pourcentage de la valeur d'indication de la longueur de détection: ±0,2%

Apporte d'alimentation: 5V à partir de la batterie de l'ordinateur

Poids du capteur: spécifications communes < 10 kg (personnalisé en fonction de la situation réelle)

Température ambiante: -10°C~ 40 ans°CPression atmosphérique: 86 à 106 Kpa Humidité relative:≤85%

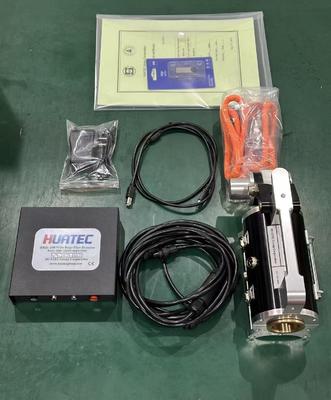

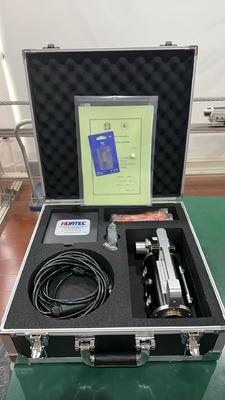

四. Configuration et modèle du système

Tout doit être personnalisé: machine de détection de défauts de câbles (48 mm petit - 78 mm moyen - 108 mm grand)

Note: 1, dont 7 tablettes à double usage sont facultatives (selon la demande, le coût est supplémentaire);

2, toutes les tailles peuvent être personnalisées sur demande (et peuvent être personnalisées avec précision revêtement remplaçable); Comme 48mm + 24mm boîtier remplaçable

Modèle tout-en-un personnalisé:

Condition du site d' utilisation:
