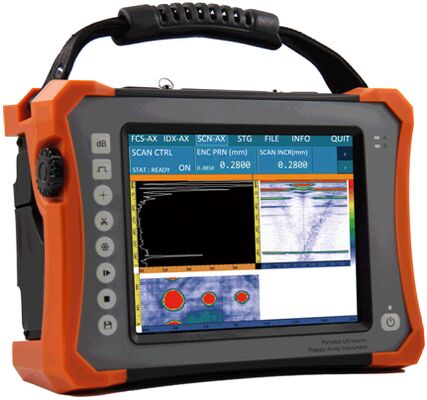

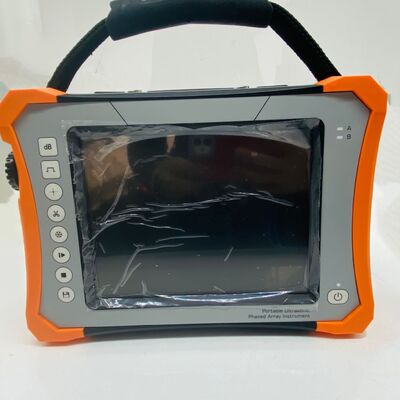

Détecteur de défauts ultrasonique portable à réseau phasé 16/64 émissions/réceptions
Introduction
Le HPA-500 est un détecteur de défauts ultrasonique portable à réseau phasé 64 canaux, développé à l'origine par HUATEC. Il est étanche à l'eau et à l'huile, sans ventilateur et doté d'un écran tactile. Avec un enregistrement complet des données, des sondes à réseau phasé innovantes et des méthodes d'inspection comme avantages, ce modèle garantit des performances et un support supérieurs, ce qui en fait l'un des meilleurs de sa catégorie pour un rapport C/P élevé.
Fonctionnalités principales
★ Système de gestion de fichiers et d'entrées pour une connexion flexible entre le réglage (loi de focalisation et modèle), l'étalonnage et l'inspection
★ Configuration modulaire : L-Scan, S-Scan, L-C-Scan, S-C-Scan, Soudure bout à bout, Vilebrequin, Pipeline, TOFD, UT (conventionnel),
★ Modèle de simulation 3D
★ Analyse d'image
★ Structure naturelle de dissipation thermique
★ Focalisation dynamique en profondeur (DDF)
★ Filtrage doux
★ Écran tactile
★ Étalonnage ACG
★ Étalonnage TCG
Spécifications
Configuration des canaux
| Mode |
PA |
UT |
TOFD |
| Canal |
16:64 |
2 |
2 |
Spécifications physiques
| Affichage |
Écran couleur TFT 11 pouces 800x600 |
|
Transducteur

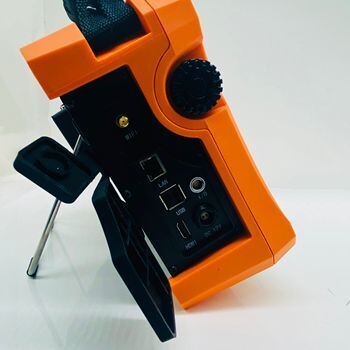

Ports
|
Port transducteur PA 160 broches ; Port transducteur conventionnel Lemo-00, pour T-R ou T&R |
| Ports d'E/S |
Port USB 2.0 : 2 (quantité) |
| HDMI ; encodeur |
| LAN (Gigabit-NIC) ; |
| WIFI |
| E/S (mise en service) |
| Encodeur 2D |
| Mémoire |
Intégrée : 16 Go de RAM + 4 Go de FLASH ; carte SD (max 32 Go) ;
Externe : Clé USB
|
| Poids |
3,5 kg (avec 1 batterie) |
| Dimensions |
284 mm × 202 mm × 95 mm |
| Alimentation |
AC : 100~240V, 50~60Hz ; DC : 12V |
| Charge |
(batterie) interne ou individuelle |
| Autonomie de la batterie |
6 heures |
| Puissance de fonctionnement |
24W |
| Langue |
Anglais |
|
Température
Conditions
|
Ambiance : -20℃~50℃
Stockage : -20℃~60℃
|
| IP |
IP54 |
Spécifications de performance
| Mode |
PA |
UT |
TOFD |
| PRF |
50Hz~10kHz |
50Hz~5kHz |
50Hz~5kHz |
| Tension |
Bipolaire, ±45V~±100V, par pas de 5V
Onde carrée négative, -75V~-250V, par pas de 25V
Onde carrée négative, -75V~-250V, par pas de 25V
|
20ns~800ns, par pas de 5ns |
20ns~800ns, par pas de 5ns |
| 20~800ns, par pas de 5ns |
20~800ns, par pas de 5ns
Amortissement
|
80Ω / 400Ω |
80Ω / 400Ω |
| 80Ω / 400Ω |
Taux d'échantillonnage |
200MHz |
200MHz |
| 200MHz |
Précision du délai |
N/A |
N/A |
| N/A |
Délai Rx |
mm |
mm |
| N/A |
Bande passante |
mm |
mm |
| 0,5MHz~15MHz |
Gain |
0,0~110,0dB |
0,0~110,0dB |
| 0,0~110,0dB |
Filtre |
3,8-19MHz en option |
3,8-19MHz en option |
| bande large, bande étroite |
bande large, bande étroite
Redressement
|
FW |
FW |
| RF |
0~80% |
0~80% |
0~80% |
| 0~80% |
A |
A |
A |
| A/D |
Déclenchement |
Encodeur |
N/A |
| Encodeur |
N/A |
mm |
N/A |
| N/A |
Inclinaison |
mm |
mm |
| N/A |
N/A
Smart-Cal
|
mm |
mm |
| Délai/Valeur X/PCS/ |
Onde/Encodeur |
Portée |
0,0~1000mm, min 1mm
0,0~2000mm
|
| 0,0~2000mm |
Délai d'affichage
(max)
|
2000mm |
2000mm |
|
2000mm
Unité
|
(max) |
mm |
mm |
|
2000mm
Unité
|
mm |
mm |
mm |
| Porte |
A/B |
A/B |
A/B |
| Début de porte |
Disponible dans la plage |
Disponible dans la plage |
Disponible dans la plage |
| Largeur de porte |
0-100% |
0-100% |
0-100% |
| Seuil de porte |
0-100% |
0-100% |
0-100% |
| Signal d'alarme |
Buzzer / LED |
Buzzer / LED |
Buzzer / LED |
| Repérage |
Crête / Flanc |
Crête / Flanc |
Crête / Flanc |
| Lecture |
Amp/Chemin |
Amp/Chemin |
Amp/Chemin |
| /Horizontal/Profondeur |
Amp/Chemin
/Horizontal/Profondeur
|
0,1mm
0,1mm
|
0,1mm
0,1mm
|
| Applications |
Joints soudés communs ou spéciaux de structures en acier, chaudières industrielles, récipients sous pression, pipelines, infrastructures nucléaires, navires, réservoirs de pétrole, tubes d'éthylène, etc. |
Joints bout à bout FSW en alliage d'aluminium et collage de composites utilisés dans l'industrie aérospatiale. |
Joints bout à bout FSW en alliage d'aluminium et collage de composites utilisés dans l'industrie aérospatiale. |
Aubes et boulons utilisés dans l'industrie de l'énergie.
- Cas où il n'y a pas assez d'espace pour se déplacer lors de l'inspection ; Cas où l'UT conventionnel est préféré.
- Détails de l'emballage
- HPA-500 1 pièce
- Sonde PAUT 1 pièce
- Cale de sonde PAUT 2 pièces
Sonde UT normale 2.5P20 1 pièce
Sonde UT d'angle 2.5P13×13 60° 1 pièce
Câble de sonde UT LEMO 00-BNC 2 pièces
Batterie Li-ion 1 pièce
Chargeur 1 pièce
Convertisseur de puissance 1 pièce
Câble HDMI 1 pièce
Câble croisé 1 pièce
Clé Allen (S2.5) 1 pièce
Mallette d'instrument 1 pièce
Clé USB (8 Go) 1 pièce
Manuel d'utilisation 1 pièce
Certificat 1 pièce
Accessoires optionnels
Sonde TOFD 5MHz 6mm/7.5MHz 3mm/
Cale TOFD 60° avec clou anti-usure, 70° avec clou anti-usure
Cale TOFD surface courbe R100 R100/0°
Câble sonde TOFD LEMO 00-LEMO 00
Scanner TOFD non parallèle
Scanner pour réseau phasé
Extension de câble d'encodeur
Autre clé Allen pour TOFD
Autres sondes/cales pour réseau phasé et TOFD
Bloc d'étalonnage
