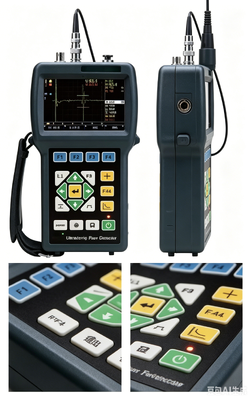

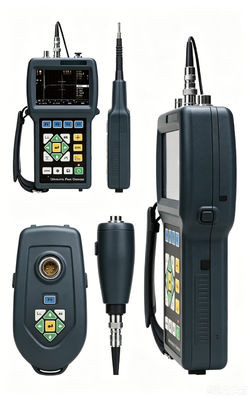

Détecteur de défauts ultrasonique, Excitation à onde carrée, fonction DAC, transfert de données USB, testeur de défauts industriels, FD-1002
Le FD-1002 est un instrument léger avec d'excellentes performances qui accumule l'expérience de 50 ans dans la fabrication d'instruments à ultrasons. Cet instrument est conforme à la norme EN12668-1:2010 et dispose d'un écran TFT de niveau industriel avec une résolution complète WVGA (800 × 480) offrant une visibilité supérieure dans toutes les conditions d'éclairage, y compris la lumière directe du soleil.
Pesant seulement 0,9 kg, l'excitation par onde carrée, l'écran TFT pleine résolution WVGA et les fortes capacités de détection des défauts le rendent supérieur à d'autres produits similaires.
Caractéristiques:
|
Impulsion de l'émetteur
|
Impulsion d'onde carrée, tension d'impulsion de l'émetteur : 25～250 V, réglable en continu par incréments de 25 V
|
|
Modes de test
|
Echo d'impulsion et double transmission
|
|
Amortissement
|
400,80 ohms
|
|
Fréquence
|
Haut débit/bande étroite en option. Haut débit : 0,5～20 MHz. Bande étroite : 1,5～3 MHz
|
|
Gagner
|
0,0～110,0 dB. Pas de 0,1/1,0/2,0/6,0 dB
|
|
Vitesse du matériau
|
1000～15 000 m/s réglable en continu. 30 vitesses de matériaux courantes sélectionnables.
|
|
Plage de test
|
0,0～Onde longitudinale de 10 000 mm à la vitesse de l'acier. Plage variable en continu avec des incréments minimum de 0,1 mm
|
|
Rectification
|
Demi-onde positive, demi-onde négative, onde complète, RF
|
|
Alarme
|
Signal d'alarme en temps réel, seuils positifs et négatifs, profondeur minimale, alarme DAC en option
|
|
Mode de mesure:Sélectionnez le bord avant ou le pic de l'onde de pouls dans la porte
|
|
Afficher
|
Écran LCD couleur TFT de 4,3 pouces de niveau industriel avec une résolution WVGA de 800 × 480
|
|
Changement d'impulsion
|
-7,5～3000μs
|
|
Sonde zéro
|
0～999,9 μs
|
|
Fréquence de répétition des impulsions
|
25～800 Hz, mode de réglage automatique
|
|
Précision de linéarité verticale
|
≤3%
|
|
Précision de linéarité horizontale
|
≤0,2%
|
|
Sensibilité au surplus
|
≥60dB (trou à fond plat 200Ф2)
|
|
Résolutions
|
≥36dB(5P14)
|
|
Plage dynamique
|
≥32dB
|
|
Rejeter
|
(0～90)%
|
|
Niveau de bruit électrique
|
<10%
|
|
Interface
|
Connecteurs de câble du transducteur Q9
|
|
HÔTE USB
|
|
Alimentation
|
Batterie au lithium de grande capacité sans effet mémoire ; Autonomie de la batterie : Plus de 8 heures
|
|
Chargeur intégré, secteur AC 220V
|
|
Résistant à la poussière, aux éclaboussures et à l'eau.
|
répond à la norme IP54
|
|
Normes
|
Conformité EN12668-1
|
|
Conforme à la norme JB/T 10061-1999
|
|
Température environnementale
|
-30～50℃
|
|
Humidité relative
|
20%～95 % HR
|
|
Poids
|
0,9Kg (avec batterie et chargeur intégré)
|
|
Dimension
|
HAUT:215 mm × 126 mm × 53 mm
|
|
bas:215 mm × 104 mm × 42 mm
|
Caractéristiques:
● Des circuits avancés, une fréquence d'échantillonnage de 640 MHz et une résolution WVGA complète de 800 × 480 garantissent un affichage et une analyse rapides et précis des signaux défectueux, même lorsque les signaux sont faibles.
● Utilisant la technologie avancée d'excitation à onde carrée accordable, le FD-1002 offre une excellente pénétration et un rapport signal/bruit élevé lors de la détection de matériaux composites spéciaux, de pièces hautement atténuées ou épaisses.
● Écran de 4,3 pouces, batterie et chargeur intégrés, mais seulement 0,9 kg, ce qui le rend facile à utiliser et à transporter.
● La conception répond à la norme de certification IP54 et est compatible avec la norme EN 12668:2000.
● Avec un écran TFT WVGA complet au niveau industriel, cet instrument offre des images fines sous différents angles.
● Panneau optimisé, conception conviviale du menu, utilisation facile et rapide, que vous utilisiez la main gauche ou la main droite. Différents modes de saisie, menu anglais.
● Fonction d'auto-calibrage comprenant un calibrage rapide de la vitesse du matériau, du retard de la sonde et de l'angle de la sonde.
● La fonction de zoom pour la forme d'onde intégrée permet aux utilisateurs d'observer facilement les détails de la forme d'onde. La fonction de zoom pour la zone d'affichage de la forme d'onde et le taux hauteur/largeur optimisé de l'écran garantissent un écho avec une résolution plus élevée.
● DAC : DAC facile à réaliser, corriger, stocker et rappeler.
● Chargeur de batterie au lithium intelligent intégré. Alimentation fournie par batterie ou secteur AC et peut afficher automatiquement les modes d'alimentation. Basculement automatique entre"charge»et"travail».
● La longue durée de vie de la batterie de plus de 8 heures garantit votre travail continu.
● Port USB pour la mise à jour du logiciel, le transfert et l'impression de données et l'accès à des appareils tels que la souris, le clavier et le disque U.
Livraison standard
|
Non.
|
Description
|
Modèle
|
Quantité
|
|
1
|
Ultrasoniquedétecteur de défauts
|
FD-1002
|
1 ensemble
|
|
2
|
Adaptateur secteur
|
SPQ-1002
|
1 pièce
|
|
3
|
Batterie au lithium
|
DC-19
|
1 pièce
|
|
4
|
Sonde de contact
|
2,5 MHz 20 mm
|
1 pièce
|
|
5
|
Sonde angulaire
|
2,5 MHz 13×13 45D
|
1 pièce
|
|
6
|
Câble de sonde
|
BNC-BNC
|
2 pièces
|
|
7
|
Câble d'alimentation secteur(Adaptateur secteur)
|
JLX-1008
|
1 pièce
|
|
8
|
Tournevis cruciforme
|
LSD2-GT2
|
1 pièce
|
|
9
|
Hôteboîte
|
ZJX-1002
|
1 pièce
|
|
10
|
Sac à dos d'hôte
|
BD-1002
|
1 pièce
|
|
11
|
Sac
|
GZD-1002
|
1 pièce
|
|
12
|
Manuel d'utilisation
|
|
1 exemplaire
|
|
13
|
Programme de communication (disque mémoire)
|
|
1 exemplaire
|
|
14
|
Certificat HUATEC
|
|
1 exemplaire
|
|
15
|
Liste de colisage
|
|
1 exemplaire
|
|
16
|
Carte de garantie
|
|
1 exemplaire
|
