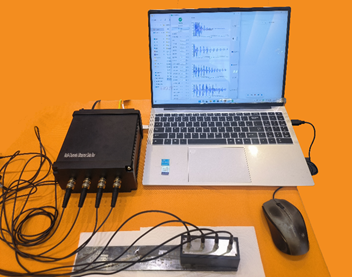

Tableau de détection de défauts industriel à ultrasons HFD-2000 Gigabit Ethernet Transmission de données en temps réel C-Scan Module de surveillance en ligne de mesure d'épaisseur
La carte de détection automatique par ultrasons HFD-2000 peut surveiller, localiser, évaluer et diagnostiquer les dommages de la pièce rapidement et facilement, sans dommages et avec précision.industrie pétrochimiqueIl s'agit d'un système nécessaire dans l'industrie des essais non destructifs.Inspection automatique, C-scan, détection de défauts en ligne et mesure d'épaisseur, surveillance du signal ultrasonique en toutes conditions météorologiques.
Indice technique:
| portée de détection |
0 à 15 m |
| portée de gain |
0 à 120 dB |
| marge de sensibilité |
> 65 dB |
| gamme dynamique |
38 dB |
| Résolution |
42 dB (5P14) |
| vitesse des gammes sonores |
100 à 20000 m/s |
| gamme de fréquences |
0.2 à 30 MHz |
| précision de l'affichage |
0.001 mm |
| gamme de fréquences de tir répétées |
16 à 25 Khz |
| erreur linéaire verticale |
< 2% |
Principales fonctions
Surveillance 24 heures sur 24, 7 jours sur 7, détection automatique, gain automatique, mesure automatique, capture automatique, alarme automatique, stockage automatique, génération automatique de rapports
Gigabit Ethernet transmet les données de forme d'onde, les données de hauteur de chaque passerelle, les données d'alarme et d'autres résultats de tests et signaux de contrôle
Il peut télécharger tous les résultats de détection 20K en temps réel
Le nombre de chaînes peut être librement étendu: chaîne unique, chaîne unique 4 chaînes, 8 chaînes, plusieurs chaînes travaillent ensemble, le nombre de chaînes du système peut atteindre des centaines.
Communication: Gigabit Ethernet, 485 ou 232, communication par Bluetooth
La machine est entièrement imperméable à la poussière et à l'eau, conformément à la norme IP67.
Le logiciel de détection automatique PC standard peut afficher en temps réel toutes les formes d'onde du canal et les autres résultats des tests.
Quatre portes sont en option.
Peut fonctionner avec une batterie, peut aussi être branché pour fonctionner en toutes saisons.
Logiciel d'inspection standard avec forme d'onde de balayage A multicanal, graphique de bande et fonctions de balayage C et diverses fonctions de détection, d'alarme et de stockage de défauts.
Soutenir le développement secondaire de logiciels, fournir les protocoles de communication nécessaires au développement secondaire et les fonctions de base.
L'interface de détection est la suivante:
