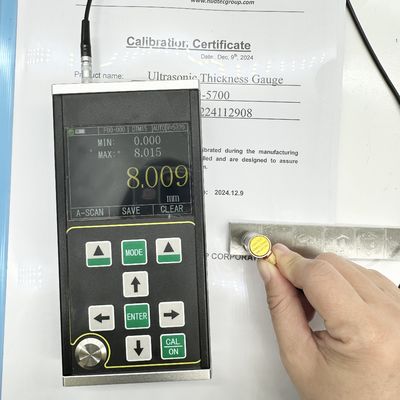

TG-5700, mesureur d'épaisseur ultrasonique de haute précision avec précision de 0,001 mm et numérisation A/B

Le TG-5700 est une nouvelle génération d'échantillonneur d'épaisseur numérique à ultrasons de haute précision portatif doté de capacités de balayage A/B.Utilisation du principe de la réflexion par impulsion de la mesure de l'épaisseur par ultrasons, cet instrument est conçu pour les matériaux où les ondes ultrasoniques se propagent à vitesse constante et se reflètent des surfaces arrière.15 mm (en acier), il offre une précision exceptionnelle pour les applications industrielles.

Cet instrument mesure avec précision les plaques et les composants transformés tout en surveillant l'amincissement induit par la corrosion dans les tuyaux et les récipients sous pression des équipements de production.produits chimiques, de la métallurgie, de la construction navale, de l'aérospatiale et de l'énergie.

Conforme à la spécification d'étalonnage pour le jauge d'épaisseur à ultrasons (JJF 1126-2004).

• Les modes d'affichage A, B et numérique
• Large plage de mesure grâce à la technologie unique "écho multiple" pour les pièces ultra-minces (acier de 0,15 mm minimum)
• Mesure de haute précision avec une résolution allant jusqu'à 0,001 mm et une résolution de répétition de ± 0,002 mm
• Le revêtement pénétrant et la mesure écho-écho pour les matériaux avec couches de peinture et revêtements de surface
• Mode de mesure multiple: MB-E, E-E, ME-E pour les pièces de travail classiques; mode THIN pour les pièces minces
• Mode numérique: épaisseur classique, différence/taux de réduction et valeur maximale
• Deux modes de gain: contrôle automatique et manuel du gain
• Paramètres d'arrêt manuel et automatique avec fonction d'économie d'énergie
• Prend en charge diverses sondes, y compris double cristal et cristal unique, jusqu'à 20MHz haute fréquence
• Capacité de stockage de masse: 100 000 valeurs d'épaisseur, 500 formes d'onde A-scan, 500 formes d'onde B-scan
• 3Affichage TFT-LCD couleur de 5 pouces avec résolution 320x240 QVGA
• Méthodes d'étalonnage multiples: étalonnage en un point, en plusieurs points et manuel
• Conversion en unité métrique/impériale (mm/pouce)
• Interface en anglais

Convient pour mesurer l'épaisseur des métaux (acier, fonte, aluminium, cuivre), des plastiques, de la céramique, du verre, de la résine, de la fibre de verre et d'autres conducteurs ultrasoniques.

La mesure de l'épaisseur par ultrasons fonctionne de manière similaire à la mesure des ondes lumineuses.reflète de l'interface du matériau vers la sondeL'épaisseur du matériau est déterminée par mesure précise du temps de propagation ultrasonique à travers le matériau.

Remarque: la société se réserve le droit d'apporter des modifications techniques sans préavis.

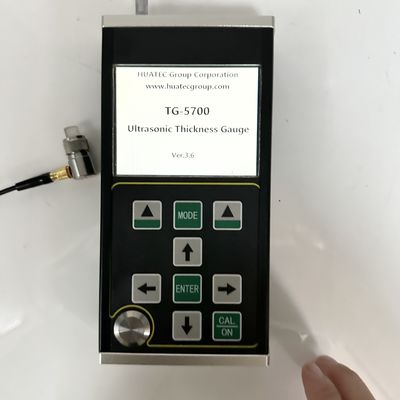

• Unité principale TG-5700 - 1pc
• 2.5M Φ20 transducteur à un seul élément (plage d'essai 4-1800 mm) - 1pc
• Bouteille de couplants - 1pc
• Sacs à main - 1pc
• Manuel d'utilisation - 1 pièce
• Certificat d'étalonnage - 1pc

Différentes sondes avec des fréquences différentes, une seule sonde de 8 mm/10 mm/12 mm, des sondes d'épaisseur ultrasonique TR, des blocs de coin pas à pas et un logiciel de données PC.

Paquet d'exportation standard, canton, options d'emballage personnalisées disponibles sur demande.
