Jauge d'épaisseur ultrasonique de haute précision TG-5700

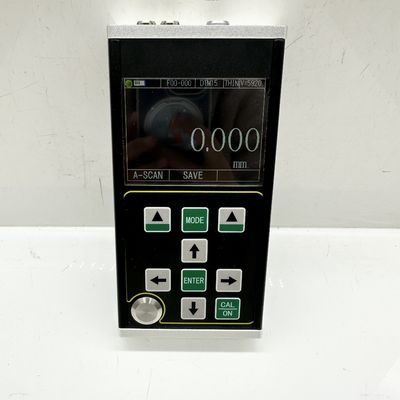

Le TG-5700 est une jauge d'épaisseur ultrasonique numérique portable de haute précision de nouvelle génération dotée de capacités de numérisation A/B. Utilisant le principe de réflexion d'impulsion de la mesure d'épaisseur par ultrasons, il offre une précision exceptionnelle avec une résolution de mesure de 0,001 mm et une plage aussi fine que 0,15 mm (acier).
Présentation du produit
Cet instrument avancé mesure avec précision les plaques et les composants traités tout en surveillant l’amincissement induit par la corrosion dans les tuyaux et les récipients sous pression pendant le service. Idéal pour les industries pétrolières, chimiques, métallurgiques, de construction navale, aérospatiale et énergétique. Conforme aux spécifications d'étalonnage pour jauge d'épaisseur à ultrasons (JJF 1126-2004).
Principales caractéristiques des fonctions
- Plusieurs modes d'affichage : A-scan, B-scan et affichage numérique
- Large plage de mesure avec technologie unique « écho multiple » pour pièces ultra fines (acier minimum 0,15 mm)
- Mesure de haute précision avec une résolution jusqu'à 0,001 mm et une résolution de répétition de ±0,002 mm
- Revêtement pénétrant et mesure d'écho à écho pour les matériaux avec peinture et revêtements de surface
- Plusieurs modes de mesure : MB-E, EE, ME-E pour les pièces conventionnelles ; Mode THIN pour les pièces fines
- Modes numériques : modes d'épaisseur conventionnelle, de différence/taux de réduction et de valeur maximale
- Modes à double gain : contrôle de gain automatique et manuel
- Fonction d'économie d'énergie avec réglages d'arrêt manuel/automatique
- Prend en charge diverses sondes, notamment double cristal et monocristal, haute fréquence jusqu'à 20 MHz
- Capacité de stockage de masse : 100 000 valeurs d’épaisseur, 500 formes d’onde A-scan, 500 formes d’onde B-scan
- Écran TFT-LCD couleur de 3,5 pouces avec une résolution QVGA de 320 x 240
- Plusieurs méthodes d'étalonnage : étalonnage en un point, multipoint et manuel
- Conversion des unités métriques/impériales et prise en charge de la langue anglaise
Matériaux applicables
Convient pour mesurer l'épaisseur des métaux (acier, fonte, aluminium, cuivre), plastiques, céramiques, verre, résine, fibre de verre et autres conducteurs ultrasoniques.
Principes de base
La mesure d'épaisseur par ultrasons fonctionne de la même manière que la mesure des ondes lumineuses. L'impulsion ultrasonore émise par la sonde se propage à travers le matériau et se reflète depuis les interfaces. L'épaisseur du matériau est déterminée en mesurant avec précision le temps de propagation des ultrasons à travers le matériau.
Paramètres de spécification
Remarque : La société se réserve le droit d'apporter des modifications techniques sans préavis.
| Paramètre |
Spécifications du TG-5700 |
| Type de sonde |
Sonde monocristalline / sonde double cristal |
| Plage de mesure (acier 45#) |
0,15 mm - 1800 mm |
| Stabilité des indications |
Technologie de passage à zéro et d'écho multiple pour une stabilité et une fiabilité élevées |
| Fréquence de mesure |
4 Hz, 8 Hz, 16 Hz |
| Résolution |
0,1 mm, 0,01 mm, 0,001 mm (0,01 pouce, 0,001 pouce, 0,0001 pouce) |
| Précision |
0,001 mm |
| Générateur d'impulsions |
Émission d'onde carrée négative avec adaptation automatique de la sonde |
| Plage de vitesse du son |
400-19999m/s |
| Bloc d'étalonnage |
4mm (acier) |
| Arrêt automatique |
5 minutes, 10 minutes, 20 minutes ou arrêt manuel |
| Calibrage de la sonde |
Étalonnage en un point, étalonnage multipoint |
| Gagner |
Contrôle automatique du gain, contrôle manuel du gain (0-70dB) |
| Mode de détection |
Radiofréquence (RF), demi-onde positive (POS), demi-onde négative (NEG), onde complète (FULL) |
| Mode de mesure |
MB-E, EE (revêtement de pénétration), ME-E (écho multiple), THIN (paroi mince) |
| Mode numérique |
Valeur d'épaisseur, différence/taux de réduction, valeur maximale/minimale |
| Mode A-scan |
Disponible |
| Mode B-scan |
Disponible |
| Indication d'accouplement |
Disponible |
| Indicateur de batterie |
Disponible |
| Langue |
Anglais |
| Unité |
mm/pouce |
| Fonctionnement des menus |
Disponible |
| Fonction logicielle |
Réglage de porte dynamique, suppression, suppression d'écho, gel d'écho, traduction et mise à l'échelle |
| Fonction de stockage |
100 000 valeurs d'épaisseur (100 groupes), 500 formes d'onde A-scan, 500 formes d'onde B-scan |
| Mise à niveau du programme hôte |
Disponible |
| Afficher |
Écran LCD TFT couleur QVGA (320 × 240) de 3,5 pouces |
| Transmission de données |
Communication série RS-232 et USB |
| Température de travail |
-10℃ à +50℃ (exigences particulières : -20℃) |
| Tension de fonctionnement |
Quatre piles AA avec invite de basse tension |
| Dimension hors tout |
204 x 100 x 36 (mm) |
| Poids total |
310 g (Sans batterie) |
| Batterie |
4 piles sèches AA |
Livraison standard

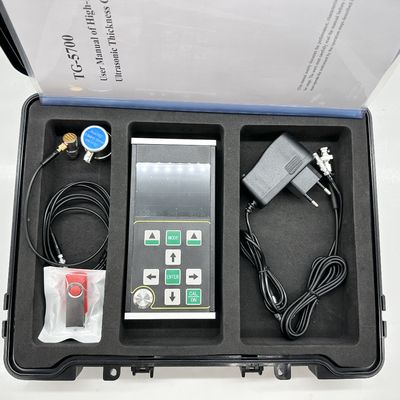

- Unité principale TG-5700 - 1pc
- Transducteur à élément unique 2,5 M Φ20 (plage de test 4-1800 mm) - 1 pièce
- Flacon de couplant - 1 pièce
- Étui de transport - 1 pièce
- Manuel d'instructions - 1 pièce
- Certificat d'étalonnage - 1pc
Accessoires en option
- Diverses sondes avec différentes fréquences, sonde unique 8 mm/10 mm/12 mm et sondes d'épaisseur ultrasonique TR
- Divers blocs de coin de marche
- Logiciel de données PC
Conditionnement
Paquet d'exportation standard, canton
Sondes en option
| Modèle de sonde |
Fréquence |
Taille |
Gamme |
| Sonde double cristal TS400 |
10 MHz |
5mm |
0,5-50 mm |
| Sonde double cristal TS500 |
5 MHz |
5mm |
1,0-65 mm |
| Sonde à double cristal TS510 |
5 MHz |
10mm |
1,0-500 mm |
| Sonde monocristalline DTM15 |
15 MHz |
6mm |
0,15-22,5 mm |
| Sonde monocristalline DTM7.5 |
7,5 MHz |
6mm |
0,5-22,5 mm |
| Sonde monocristalline DTM10 |
10 MHz |
6mm |
0,3-22,5 mm |
| Sonde monocristalline DTM5 |
5 MHz |
6mm |
1,0-22,5 mm |
| Sonde monocristalline BD510 |
10 MHz |
10mm |
1-1000mm |
| Sonde monocristalline BD212 |
2MHz |
12mm |
4-1800mm |
| Câble sonde double cristal |
- |
| Câble de sonde monocristallin |
- |
