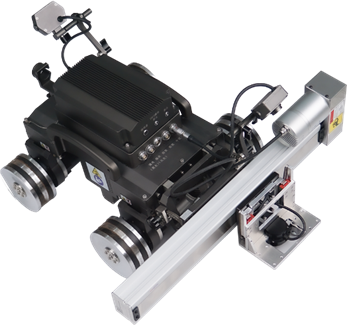

TG-M704 Système de mesure de l'épaisseur de la corrosion par balayage C du grilleur magnétique avec une précision de 0,04 mm et une plage de 2 à 120 mm pour l'acier

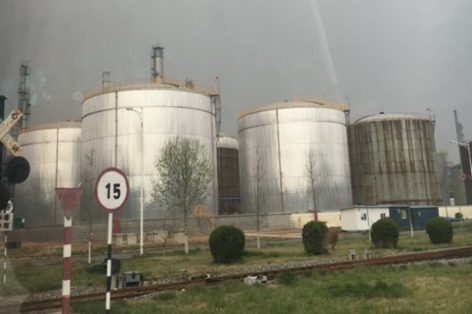

Le système de mesure de l'épaisseur de corrosion TG-M704 Magnetic Crawler C-scan permet de détecter rapidement la corrosion de l'épaisseur des parois à haute altitude par télécommande.Ce système innovant élimine le besoin d'échafaudage, le polissage de surface des couches anticorrosion et l'application de couplants.

• Utilise des roues à aimants permanents de haute résistance de terres rares pour une fixation sécurisée - ne tombera pas même en cas de panne de courant
• Effectue des mouvements horizontaux, verticaux et inversés sur des composants ferromagnétiques
• Équipé d'une sonde de mesure d'épaisseur par ultrasons électromagnétique pour un dépistage et une localisation rapides de la corrosion
• Une analyse intensive et précise des zones suspectées de corrosion permet de quantifier la corrosion des parois
• Affichage standard A, B et C pour une analyse complète de l'épaisseur
• Caméra vidéo intégrée pour la surveillance en temps réel des surfaces d'inspection
• Opération de télécommande avec piste de balayage prédéfinie pour balayage automatisé

• Des caméras intégrées à vue avant et à vue arrièrepour la surveillance en temps réel et le contrôle de la trajectoire
• Une forte aspiration magnétique avec une capacité de charge élevée(jusqu'à 16 kg de charge de déplacement vertical vers le haut)
• Postures de mouvement multiples: verticale, horizontale, inclinée et inversée
• Haute précision de mouvement avec quatre moteurs à quatre roues motrices et détection de pas programmée au millimètre
• Conception compacte avec un petit rayon de rotation pour une manœuvrabilité facile
• Guidance orientée vers le mouvement avec macrovisualisation
• Distance de positionnement (erreur ≤ 30 mm) avec marquage de défaut facultatif
• Mécanisme de serrage de balayage professionnel assure la stabilité de déplacement et le couplage de la sonde
• Une sécurité électrique élevée grâce à des câbles spéciaux, des prises à l'épreuve des explosions et une protection contre les fuites
• Boîte de protection scellée pour EAMT et modules de circuit

• Hôte: CPU ≥ i5/4GHz quad-core, écran HD de haute luminosité de 10,6 pouces, disque dur haute vitesse 500G, protection IPX3
• Le câble de commande: 30 m (customizable ≤ 50 m)
• Pistes de mouvement: schémas de numérisation linéaires, en zigzag et en arc
• Mouvement longitudinal: vitesse de marche de 5 à 200 mm/s, capacité de franchir une barrière ≤ 4 mm
• Paramètre de détection: 300 mm de déplacement total (personnalisable), vitesse 0-80 mm/s
• Radius de courbure de surface minimum: ≥ 0,75 m (sans hauteur résiduelle), ≥ 1,5 m (avec coutures de soudure)
• Carrosserie de ramper: 350×330×230 mm, poids de 17 kg, passe à travers des trous de Φ450 mm
• Contrôleur: 220×145×60mm, écran tactile de 3,5 pouces, poids de 0,4 kg
• Vidéo: deux caméras, 3 millions de pixels/2304×1296 résolution
• Énergie: AC100~240V, 50/60Hz, consommation ≤ 200VA
• Conditions de fonctionnement: -10°C à +50°C, Humidité ≤ 85% R.H.

• Aucun polissage de surface requis - pénètre le revêtement anticorrosion et la rouille sans couplant
• Mesure de l'épaisseur à travers des revêtements de surface jusqu'à 4 mm d'épaisseur
• Non-perpendiculaire de mesure jusqu'à ± 25° pour le placement flexible de la sonde
• Formats d'affichage multiples: valeurs numériques, A-scan, B-scan basé sur le temps et B-scan basé sur la distance
• Algoritme intelligent expert avec trois modes de mesure de l'épaisseur
• Base de données intégrée de vitesse des ondes de cisaillement du matériau avec des valeurs personnalisables

• Précision de mesure de l'épaisseur: 0,04 mm
• Plage de mesure: 2 à 120 mm (acier)
• Distance de travail/démarrage: ≤ 4 mm
• La position de la plaque de freinage doit être comprise entre les deux côtés.
• Plage de vitesse du son: 1000 à 9999 m/s, incrément de réglage 1 m/s
• Fonction de la porte: porte automatique, porte simple manuelle, porte double manuelle
• Sonde à ultrasons électromagnétique: aspiration magnétique ≤ 15 N, Φ30×44 mm, poids ≤ 80 g
• Température de fonctionnement: -10 à +50°C

• Affichage simultanéd'épaisseur, résultats de l'analyse A, B et C
• Génération directe de l'enregistrement des essaislistes de valeurs d'épaisseurpour l'analyse des données
• Compatible avec les systèmes d'exploitation (32/64 bits)
