Jauge d'épaisseur ultrasonique de haute précision TG-5700, avec mode de balayage A/B et résolution de 0,001 mm

Le TG-5700 est un nouveau type de jauge d'épaisseur à ultrasons numérique portatif de haute précision avec balayage A/B. Il adopte le principe de mesure de l'épaisseur par ultrasons basé sur la réflexion d'impulsions.Il est adapté pour la mesure de l'épaisseur du matériau qui peut faire propagation de l'onde ultrasonique en elle à une vitesse constante et obtenir la réflexion de son dosLa résolution de mesure est de 0,001 mm et la plage de mesure est aussi fine que 0,15 mm (acier).

Ce produit permet de mesurer avec précision les plaques et les pièces traitées, et de surveiller le degré d'amincissement des tuyaux et des récipients sous pression dans les équipements de production après corrosion pendant l'utilisation.Il peut être utilisé dans le pétrole.Il s'agit d'un programme de recherche et de développement dans le domaine de l'énergie, de la chimie, de la métallurgie, de la construction navale, de l'aérospatiale, de l'énergie et d'autres domaines.

Ce produit est conforme aux normes suivantes: Spécification d'étalonnage pour le jauge d'épaisseur ultrasonique (JJF 1126-2004).

• Ce produit dispose d'un mode A-scan, d'un mode B-scan et d'un mode numérique d'affichage
• La plage de mesure est large et la technologie unique "écho multiple" est adoptée pour réaliser la mesure de pièces ultra-minces, avec une épaisseur de mesure minimale de 0,15 mm (acier)
• Ce produit peut mesurer l'épaisseur avec une grande précision, et la résolution maximale de mesure peut atteindre 0,001 mm; La résolution de répétition peut atteindre ± 0,002 mm
• Il a les fonctions de revêtement pénétrant et de mesure d'écho à écho, qui est utilisé pour mesurer les matériaux avec une couche de peinture et un revêtement sur la surface
• Mode de mesure multiple: les modes mb-e, E-E et me-e permettent de mesurer des pièces d'épaisseur classiques; le mode mince permet de mesurer des pièces minces
• Les modes numériques comprennent: le mode de valeur d'épaisseur classique, le mode de différence/taux de réduction et le mode de valeur maximale
• Deux modes de gain: gain automatique / gain manuel
• Fermeture manuelle et automatique, avec fonction d'économie d'énergie
• Il prend en charge une variété de sondes, y compris la sonde à double cristal et la sonde à cristal unique, et prend en charge jusqu'à 20 MHz sonde haute fréquence
• Il prend en charge le stockage de masse et peut stocker 100000 valeurs d'épaisseur, 500 groupes de formes d'onde A-scan et 500 groupes de formes d'onde B-scan en même temps

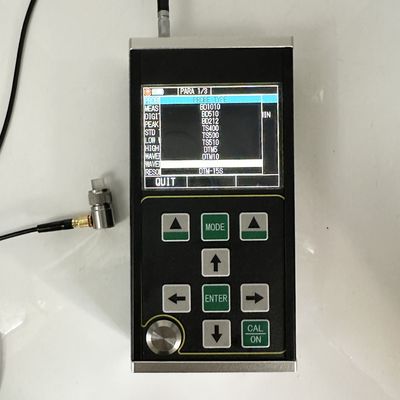

• Grand écran TFT-LCD couleur de 3,5 pouces avec résolution haute définition 320x240 (QVGA)
• Il dispose d'une variété de méthodes d'étalonnage, prend en charge l'étalonnage en un point, l'étalonnage en plusieurs points et les modes d'étalonnage manuel,et peut calibrer la vitesse du son et la position zéro de la sonde en même tempsIl prend en charge la correction de la trajectoire v de la sonde à double cristal.
• Il prend en charge la conversion du système métrique et britannique; Il peut basculer entre les unités millimétrique et pouce
• Il prend en charge l'affichage en anglais

Il convient pour mesurer l'épaisseur des métaux (tels que l'acier, la fonte, l'aluminium, le cuivre, etc.), les plastiques, la céramique, le verre, la résine, la fibre de verre et d'autres bons conducteurs ultrasoniques.

Le principe de mesure de l'épaisseur par ultrasons est similaire à celui de la mesure des ondes lumineuses.Lorsqu'il atteint l'interface du matériauL'épaisseur du matériau mesuré est déterminée en mesurant avec précision le temps de propagation ultrasonique dans le matériau.

Remarque: la société se réserve le droit d'apporter des modifications techniques sans préavis.

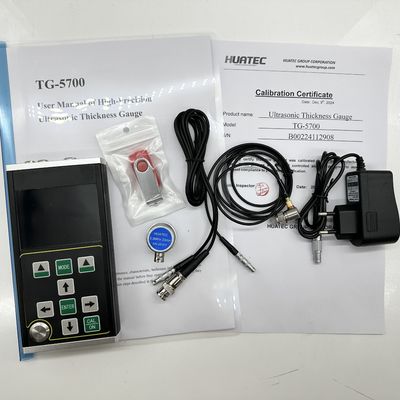

• Unité principale TG-5700 - 1pc
• 2.5M Φ20 transducteur à un seul élément, plage d'essai 4-1800 mm - 1pc
• Bouteille de couplants - 1pc
• Sacs à main - 1pc
• Manuel d'utilisation - 1 pièce
• Certificat d'étalonnage - 1pc

• Différentes sondes à fréquence différente, une seule sonde de 8 mm/10 mm/12 mm et des sondes à épaisseur ultrasonique TR
• Blocs de coin à différentes étapes
• Logiciel de données PC

Emballage: emballage standard à l'exportation, canton
