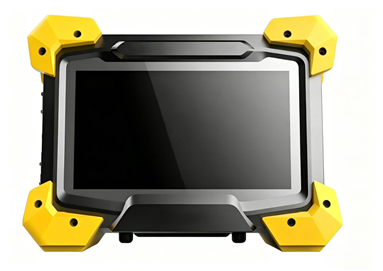

ACFM-X2 Système de mesure de champ de courant alternatif Détecteur de fissures portable ACFM pour la surface du métal

ACFM-X2 Système de mesure de champ de courant alternatif Détecteur de fissures portable ACFM pour la surface du métal

Matériaux applicables:

Métaux ferromagnétiques et non ferromagnétiques conducteurs, y compris l'acier au carbone, l'acier inoxydable, l'aluminium, etc.

Les défauts applicables:

Capables de détecter efficacement les fissures de surface et autres défauts linéaires

Stabilité de détection:

Taux minimal de détection des défauts supérieur à 90%

Portée de l'application:

Détection des défauts de surface et de quasi-surface dans les structures métalliques

Profondeur d'inspection:

Pour l'acier au carbone, la profondeur maximale est de 3 mm; pour l'acier inoxydable, de 5 mm; pour l'aluminium, de 8 mm.

Types de revêtement admissibles:

Les revêtements non conducteurs tels que la peinture, la résine époxy, l'asphalte, etc.

Exigences relatives aux instruments:

Durée maximale de fonctionnement: 16 heures

Dimensions de l'hôte: 225 mm * 172 mm * 76 mm

Poids: ≤ 2,1 kg

Température de fonctionnement: -10°C à 40°C

Humidité de fonctionnement: ≤ 90% humidité relative de l'air

Exigences de fonctionnement du matériel:

Prend en charge plusieurs types de sonde, y compris la sonde à crayon et la sonde standard

Prend en charge les sondes classiques de matrice multi-éléments (facultatif)

Prend en charge la sonde à haute température avec fonction de compensation de température synchrone (facultatif)

Prend en charge le codeur pour l'enregistrement en temps réel du déplacement spatial pendant l'inspection

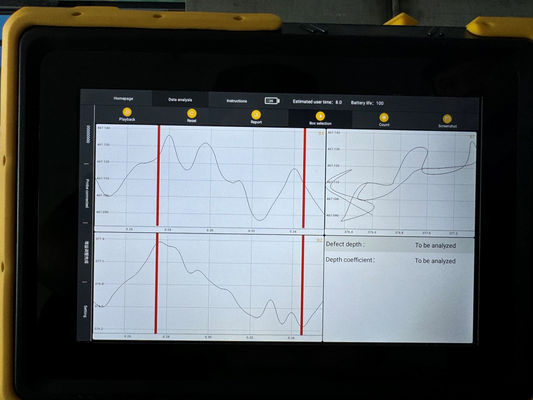

Peut afficher la vue du plan de signal Bx, la vue du plan de signal Bz, le diagramme buttertly.diagramme et le diagramme de dégradation

Prend en charge la fréquence d'inspection réglable, gamme 1kHz-10kHz

Prend en charge l'intensité du signal réglable, réglage automatique ou manuel

Prend en charge l'échange à chaud des sondes, permettant des changements de sonde pendant l'inspection

Prend en charge l'échange à chaud et la déconnexion du codeur

Fonctions de numérisation (par exemple, démarrer, arrêter, rafraîchir)

Prend en charge la fonction de bouton de sonde: les boutons sur la sonde peuvent contrôler le logiciel

Exigences relatives aux fonctions du logiciel:

Le logiciel du système fonctionne sur la plateforme Android (chinois), capable de contrôler les appareils, d'acquérir des signaux, d'analyser, etc.

Le logiciel peut afficher des informations d'état telles que la connexion de la sonde, les paramètres d'inspection, le niveau de la batterie. Il prend en charge la création de nouveaux fichiers de projet, qui incluent les paramètres d'inspection de base, les données d'inspection,et rapports d'inspection

Prend en charge l'importation/exportation de fichiers de projet pour afficher ou définir des paramètres d'inspection

Prend en charge les paramètres pour le type de pièce, le matériau, l'épaisseur du revêtement, la largeur de soude, la température de la pièce, etc.

Exigences relatives aux fonctions du logiciel:

* Fonction de recommandation de paramètres, suggérant des sondes et des paramètres appropriés basés sur les informations sur les objets d'inspection

* Fonction de réglage de la sensibilité de l'instrument, permettant l'étalonnage à l'aide de blocs d'essai standard

* Fonction d'étalonnage du coefficient de profondeur de défaut, permettant le réglage de la profondeur avec des blocs de test de rétention

* Fonction de réglage de l'excitation, permettant de régler la fréquence d'inspection et le niveau d'excitation en fonction de l'objet d'inspection, avec réglage automatique du gain d'instrument

*L'axe vertical de l'interface d'inspection permet de basculer entre le mode de suivi et le mode fixe, réglable à tout moment

* Fonction de zoom d'image d'inspection, permettant le zoom manuel et le glissement horizontal pour afficher les résultats

* Fonction de réinitialisation d'image, permettant la restauration d'images zoomées ou glissées en un clic

* Prend en charge la fonction de reproduction d'images d'inspection pour plusieurs examens

* Fonction de marquage: cliquer sur le bouton de marquage pendant l'inspection ajoute des diviseurs à l'image d'inspection pour une affichage segmentée dans les rapports

* Prend en charge la fonction de dimensionnement des défauts. Après avoir identifié un défaut, la sélection de sa zone permet de calculer la longueur du défaut sur la base des données du codeur.La profondeur du défaut d'ouverture de surface peut être calculée sur la base de la variation du signal Bx

* Prend en charge les formats des rapports d'inspection personnalisés et la fonction d'exportation des rapports

* Prend en charge l'affichage des rapports d'inspection, des images et des données provenant des fichiers de projets historiques

Configuration de base

Unité hôte: unité 1

Logiciel d'acquisition et d'analyse de signaux: 1 jeu

Probe à crayon: 1 unité

Probe standard (avec codeur): 1 unité

Cable de connexion de la sonde: 1 unité

Chargeur: 1 jeu

Manuel d'utilisation du produit: 1 jeu

Documentation de qualité: 1 jeu

Casse à instruments: un ensemble

Probe de matrice à trois éléments: facultative
