TG-4900DL Live A & B Scan Ultrasonique Gauge d'épaisseur d'élément unique et double sonde à travers l'épaisseur de revêtement de mesure NDT Tester

TG-4900DL Live A & B Scan Ultrasonique Gauge d'épaisseur d'élément unique et double sonde à travers l'épaisseur de revêtement de mesure NDT Tester
TG-4900DL Live A & B Scan Ultrasonique Gauge d'épaisseur d'élément unique et double sonde à travers l'épaisseur de revêtement de mesure NDT Tester TG-4900DL Live A & B Scan Ultrasonique Gauge d'épaisseur d'élément unique et double sonde à travers l'épaisseur de revêtement de mesure NDT Tester

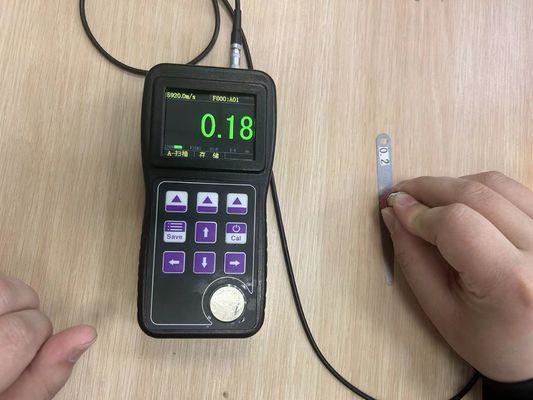

Image Grand :  TG-4900DL Live A & B Scan Ultrasonique Gauge d'épaisseur d'élément unique et double sonde à travers l'épaisseur de revêtement de mesure NDT Tester

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: CE
Numéro de modèle: TG-4900DL
Conditions de paiement et expédition:
Quantité de commande min: 1 pièce
Prix: USD1668/set - USD1946/set
Détails d'emballage: Boîte d'emballage en carton
Délai de livraison: 7 à 10 jours ouvrés après réception de votre paiement
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 10sets/mois
Contact

TG-4900DL Live A & B Scan Ultrasonique Gauge d'épaisseur d'élément unique et double sonde à travers l'épaisseur de revêtement de mesure NDT Tester

description de
Écran d'affichage: 2.4 pouces 320×240 IPS_LCD Type de sonde: un cristal unique, un double cristal
Mode de mesure: P-E (écho pulsatif) Plage de mesure: 0.153200mm ((acier au carbone à ondes longitudinales)
Taux de mise à jour: 4 Hz、8 Hz、16 Hz、24 Hz
Mettre en évidence:

Écran d'épaisseur à ultrasons avec double sonde

,

Testeur NDT pour la mesure du revêtement

,

Indicateur d'épaisseur de balayage A&B en direct

Épaisseur ultrasonique TG-4900DL avec balayage A&B en direct, sonde à élément unique et double, mesure d'épaisseur à travers le revêtement, testeur NDT


L'épaisseur ultrasonique TG-4900DL, développé et produit par HUATEC Group, adopte un écran couleur OLED, qui possède les fonctions d'instantané A-scan intégré et de fonction d'épaisseur B-scan, de mesure d'épaisseur à travers le revêtement, de stockage de données de grande capacité, etc. Basé sur le principe de la mesure ultrasonique, il s'agit d'un instrument portable de contrôle non destructif industriel de haute précision et de haute résolution.

L'instrument peut être largement utilisé dans la fabrication, le traitement des métaux, l'industrie chimique, l'inspection des marchandises et d'autres domaines de test. En plus de mesurer avec précision toutes sortes de plaques et de pièces usinées, il peut également surveiller toutes sortes de tuyaux et de récipients sous pression dans les équipements de production pour surveiller leur degré d'amincissement après corrosion lors de l'utilisation. C'est un instrument nécessaire dans l'industrie du contrôle non destructif.

Tous les modèles de cette série d'instruments sont équipés de la fonction d'instantané A-scan en standard, ce qui peut aider les utilisateurs à mieux contrôler la mesure et à éviter les mesures erronées causées par les facteurs du matériau lui-même. Cette jauge d'épaisseur a la fonction de mesurer à travers le revêtement : lorsqu'il y a un revêtement ou une couche de peinture sur la surface du matériau mesuré, l'épaisseur réelle du substrat de la pièce peut être obtenue sans meuler et endommager le revêtement de surface de la pièce.

Paramètres de base


Bande passante 1MHz~20MHz
Gain de réception 96dB, pas de 1dB ou 6dB
Filtre Bande large, 5M, 10M, 15M
Taux de mise à jour 4Hz, 8Hz, 16Hz, 24Hz
Résolution X.X (0.1mm), X.XX (0.01mm) X.XXX (0.001mm)
Plage de mesure 0.15~3200mm (acier au carbone à onde longitudinale)
Mode d'affichage Normal, différence, capture de valeur maximale
Mode de détection Onde complète, demi-onde positive, demi-onde négative, RF, inversion vers RF
Mode de mesure P-E (impulsion-écho), E-E (écho-écho)
Mode de calibrage Calibrage automatique du point zéro, calibrage automatique de la vitesse du son
Stockage de données 520 fichiers peuvent être enregistrés, et chaque fichier peut enregistrer 252 ensembles de valeurs d'épaisseur
Fonctions auxiliaires Gain automatique, plage automatique, blanc automatique E, gel automatique, arrêt automatique (hibernation), alarme buzzer, communication avec l'ordinateur hôte
Interface de sonde DUAL LEMO-00C5
Type de sonde cristal unique, cristal double
Mode d'impulsion Ondes carrées, ondes bilatérales
Tension d'émission 25~300V, pas de 25V
Largeur d'impulsion 25~300ns, pas de 5ns
Interface de sortie MINI USB, exportation de données vers l'ordinateur hôte
Méthode de saisie Saisie par combinaison de touches, prise en charge de la reconnaissance de pression courte et longue
Écran d'affichage 2.4 pouces 320x240 IPS_LCD
Batterie Deux piles AA de 1.5V
Taille 153mmx76mmx37mm
Poids 228g, sans batterie
Langue Chinois, Anglais
Unité Système métrique, système impérial
Plage de température de fonctionnement -10℃~55℃

Caractéristiques du produit

  • L'interface en langue anglaise est facultative
  • Prend en charge deux unités d'épaisseur : mm et pouce
  • Prend en charge l'arrêt automatique programmé et le mode veille
  • La luminosité de l'écran peut être ajustée pour s'adapter à différents environnements de mesure
  • Lorsque la sonde est couplée à la pièce, la valeur d'épaisseur s'affiche en police blanche
  • Mode extrême : capture la valeur maximale et minimale pendant le processus de mesure
  • Fonction de stockage de données de grande capacité : peut stocker 90000 valeurs d'épaisseur (en option)
  • Il peut pénétrer le revêtement à la surface de la pièce et mesurer directement l'épaisseur du substrat de la pièce (en option)
  • Gain automatique et porte automatique : l'écho de mesure automatique s'affiche sur l'interface A-scan
  • Lorsque la valeur mesurée passe du vert au blanc, elle est accompagnée d'un son de buzzer
  • Alarme d'épaisseur : la limite d'épaisseur d'alarme peut être définie, et la couleur de lecture de l'épaisseur change dynamiquement pendant l'alarme
  • Fonction d'épaisseur B-scan : l'utilisateur peut observer directement le changement d'épaisseur de la pièce dans le temps sur l'écran
  • Mode différence : obtient la différence entre l'épaisseur mesurée actuelle et l'épaisseur nominale, ainsi que le pourcentage entre la différence et l'épaisseur nominale
  • Résolution de mesure sélectionnable par l'utilisateur : X.XXX, X.XX et X.X en métrique, X.XXXX, X.XXX et X.XX en impérial
  • Fonction d'instantané A-scan : les utilisateurs peuvent voir directement la forme d'onde du signal ultrasonique à l'écran pour vérifier si la lecture d'épaisseur est correcte, analyser la cause du problème et aider les utilisateurs à trouver une solution au problème

  • Configurations standard

    Nom Quantité
    Hôte TG-4900DL 1
    sonde Optionnel
    Pile alcaline 2
    Agent de couplage 1
    Boîte d'étanchéité pour instrument 1
    Manuel d'utilisation 1
    Carte de garantie du produit 1
    Certificat de produit 1












  • Configurations optionnelles


    Sélection de sonde TG-4900DL
    Modèle 5PΦ10 5Z20N 15P6
    Type cristal double 5M cristal unique 5M cristal unique 15M
    Fréquence 5MHz 5MHz 15MHz
    Diamètre de la zone de contact 10mm 20mm 6.35mm
    Plage de mesure 1~400.0mm 4~3200.0mm 0.15~25.0mm

    Contact admissible

    température

    		 -10℃~70℃ -10℃~70℃ -10℃~70℃

  • TG-4900DL Live A & B Scan Ultrasonique Gauge d'épaisseur d'élément unique et double sonde à travers l'épaisseur de revêtement de mesure NDT Tester

    TG-4900DL Live A & B Scan Ultrasonique Gauge d'épaisseur d'élément unique et double sonde à travers l'épaisseur de revêtement de mesure NDT Tester
